QEC-RXXMV3S-N

$380.00

3 軸脈衝輸出模組

  • 支援 CiA 402 裝置設定檔和 G-code
  • 3 軸獨立控制及脈衝輸出高達 4Mpps
  • 脈衝輸出選項: 脈衝/DIR
  • 編碼器介面 (A、B、Z),差分式
  • 內部監控硬件信息
  • EtherCAT 一致性測試工具通過驗證
  • 工作溫度 -20 至 +70 °C

認證:     EtherCATlogo1

支援連結:  Datasheet User Manual

庫存量: 尚有庫存

產品總計
選項總計
合計
SKU: QEC-RXXMV3S-N 類別: Tag:

QEC-RXXMV3S 系列是一款 EtherCAT 步進馬達開環控制器,能夠以 125μs 的速度高速同步,同時驅動 3 軸獨立控制,脈衝輸出最高可達 4Mpps。配備 A、B 及 Z 編碼器介面。

qecr11mv3s-bg

本系列已通過一致性測試工具的驗證,適用於各種傳統工業自動化應用,如管理與精準運動控制。



The QEC-RXXMV3S series is a standard EtherCAT SubDevice that requires an EtherCAT MDevice to operate the device. It supports three operating modes: Free Run, SyncManager2, and Distributed Clock (DC). It not only supports the CiA402 drive profile, a standard within EtherCAT, allowing seamless integration with a variety of control systems; But it also Equipped with G-code parser, a widely used programming language in CNC machine tools, a widely used programming language in CNC machine tools.



此 EtherCAT 脈波輸出從屬模組可以 125μs 高速同步,同時控制三軸。它具有 3 軸獨立控制和高達 4Mpps 的脈衝輸出的顯著優勢,可為複雜的運動控制任務提供更高的靈活性,為精確快速的馬達運動提供高速操作,並為需要精確定位的產業提供更高的精度。

此外,具有差分訊號的編碼器介面 (A、B、Z) 可提供精確的位置回饋、優異的抗雜訊能力以及增強的運動控制,使 QEC-RXXMV3S 成為高性能工業應用的可靠精確解決方案。

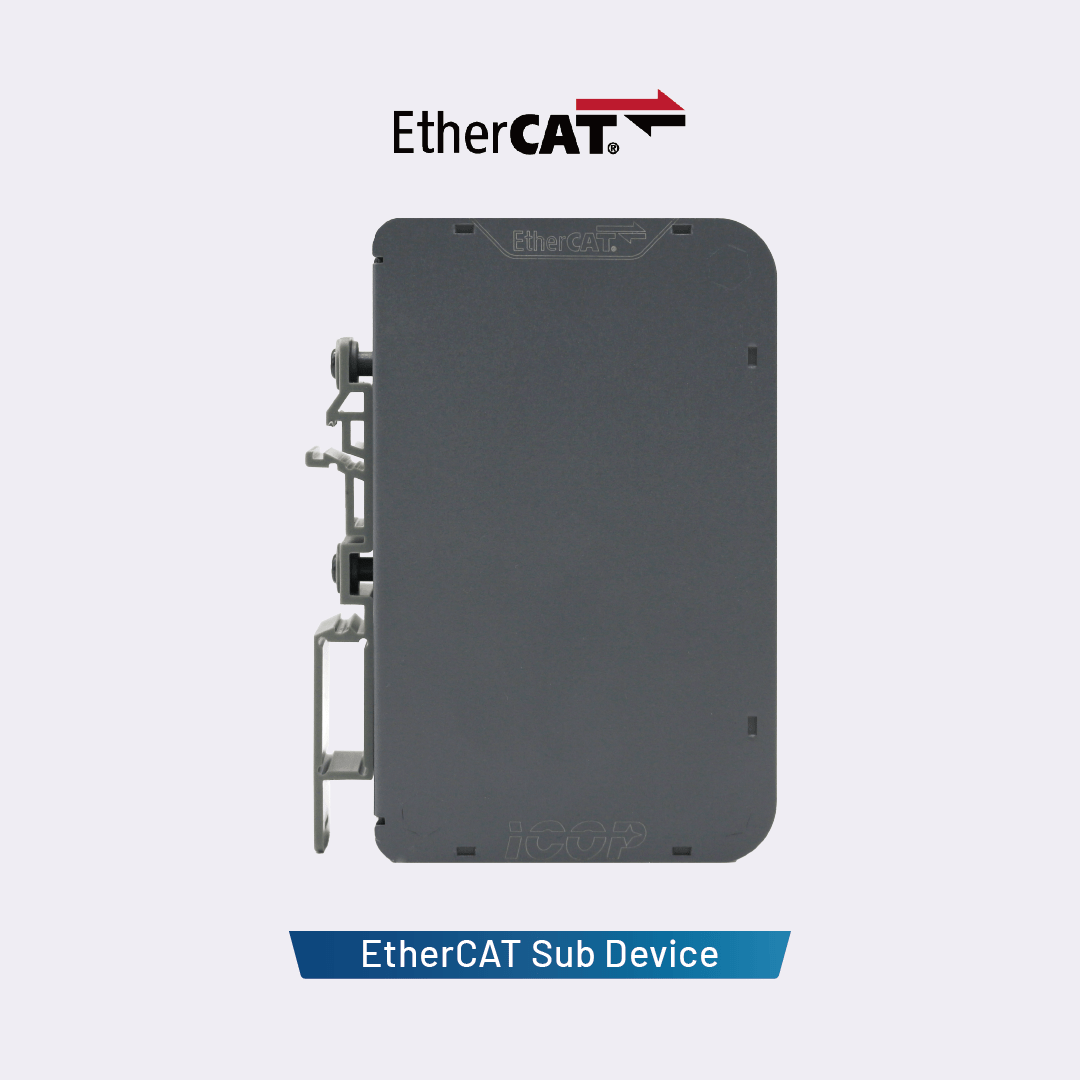

QEC-RXXMV3S 系列體積小巧,只有 107.45 x 77.39 x 34 mm,非常方便透過 Din-Rail 安裝方式進行系統安裝。它的工作溫度範圍為 -20°C 至 +70°C,並配備兩個網路連接埠,用於 EtherCAT 網路備援,可提高系統的可靠性和穩定性。

重量 370 公克
尺寸 107.45 × 66 × 34 公厘

規格

脈衝式運動控制
介面 EtherCAT
驅動程式簡介 CiA402, G-code
馬達數量 3
最短通訊週期 125 µs
同步模式 DC, SM2, FreeRun
脈衝指令輸出 4Mpps
已提交I/O信號 每個通道的 Pulse± / Sing± / Home± / Son± / Alarm± / A± / B± / Z±
編碼器
編碼器輸入端 3 x 編碼器計數器 (A、B、Z),差分式
最大編碼器脈衝頻率 14 MHz
位置範圍 -2,147,483,648 到 2,147,483,647 脈衝 (32 位元)
一般
配件 推入式端子 (Euroblock)

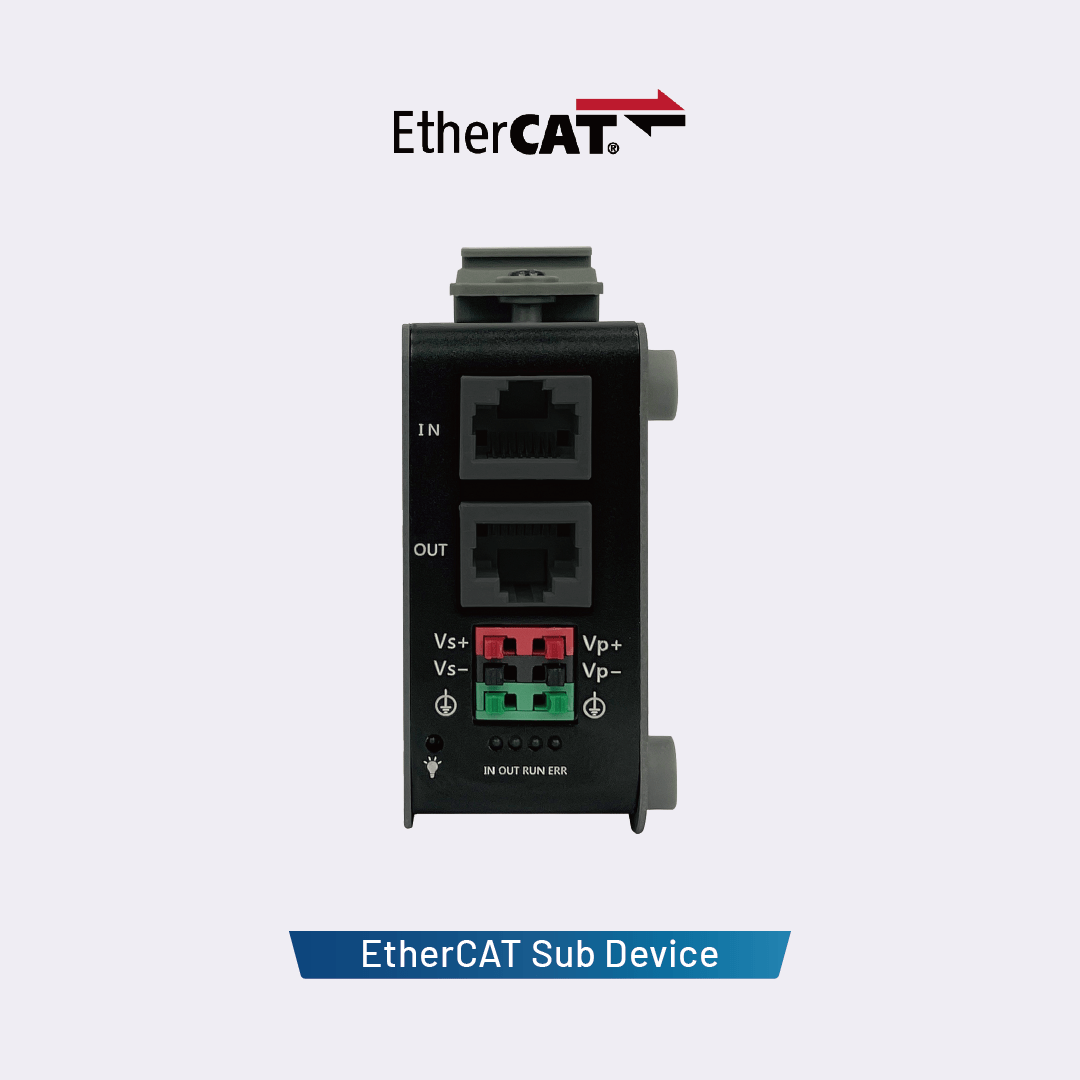

協議 EtherCAT (RJ-45 x 2)
Ethernet 標準 IEEE 802.3
傳輸速率 100Mbps
電源連接器 4 針電源輸入/輸出和 2 針 FGND
電源需求 +19 至 +36VDC 電源輸入 (Typ. +24VDC@300mA)
功率消耗 最小值 7.2 W
LED 指示燈 PWR, RUN, LINK, ERROR, Alarm, Home, Motor
認證 CE, FCC, VCCI
環境
工作溫度 -20 to +70 °C
硬件設備
尺寸 107.45 x 66 x 30 公釐 (不含 DIN 導軌)
重量 370 g
設備安裝 DIN 導軌
內部監測 溫度、電壓、電流、啟動時間

尺寸

QEC-RXXMV3S (I-Appearance Diagram 1.0)

QEC-RXXMV3S datasheet

檔案下載

QEC-RXXMV3S user manual

檔案下載

QEC-R11MV3S (ESI)

檔案下載
