QEC-RXXHU series is an industrial-grade EtherCAT SubDevice human-machine interface gateway module. Integrates rich EtherCAT gateway functions, including RS-232/485, MPG JOG, Keypad, and LCM, into the EtherCAT network for easy installation, communication, and data transmission with other devices. In addition, QEC-RXXHU has internal monitoring data capabilities to monitor the system’s operating status for timely problem detection and repair.
QEC-RXXHUは整合性テストツールの検証に合格しており、生産ライン制御、ロボット制御、スマート倉庫などの様々な従来の産業オートメーションアプリケーションに適しています。通信方式をEtherCATプロトコルに簡単に変換でき、システムの安定性と信頼性を向上させます。

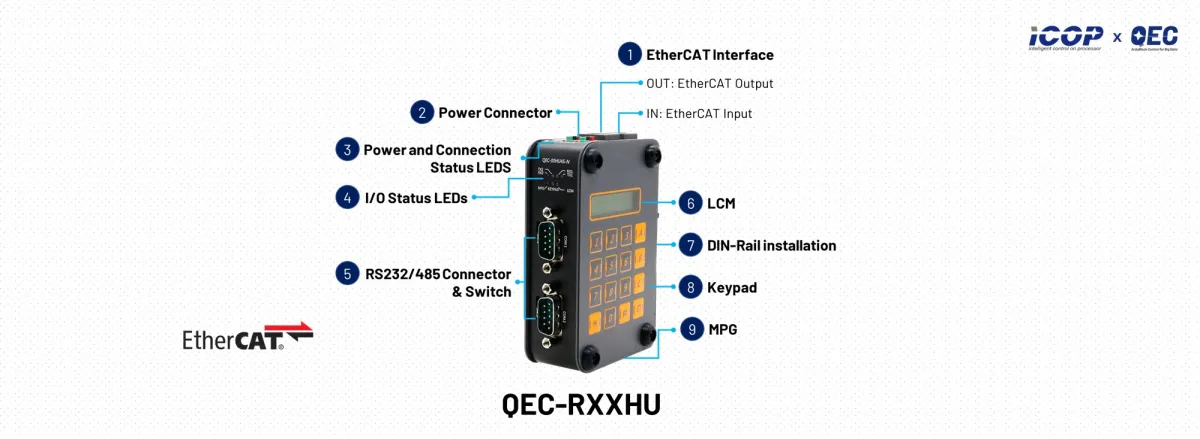

複合EtherCATスレーブHMIゲートウェイモジュールQEC-RXXHU
QEC-RXXHUは、RS232またはRS485通信インターフェースを持つデバイスに接続できる2つの標準UARTインターフェースを備えています。ESD保護機能付きで、要求の厳しい産業用アプリケーションに適しており、過電圧保護とハードウェアフロー制御をサポートしています。最大速度115.2kボーで、QEC-RXXHUを従来のオートメーション機器に簡単に接続できます。
UARTに加えて、QEC-RXXHUはMPG JOG、キーパッド、LCMなどのヒューマンマシンインターフェース機能をサポートしており、ユーザーの操作体験を向上させ、開発をより直感的で便利にします。例えば、MPG JOGはハンドホイールを使ってロボットアームやロボットを遠隔操作でき、Keypadはボタンを押してパラメータを入力でき、LCMはシステムの動作状況やデータ情報を表示します。これらのヒューマンマシンインターフェース機能により、QEC-RXXHUシリーズはより幅広いアプリケーションシナリオに対応し、ユーザーの操作や監視を容易にします。
QEC-RXXHUの外形寸法は107.45 x 77.39 x 34 mmで、Din-Railを使用してシステムに簡単に取り付けることができます。動作温度範囲は-20°C～+70°Cで、EtherCATネットワークの冗長性のために2つのネットワークインターフェイスを備えており、システムの信頼性と安定性を向上します。
In addition, the QEC series products also have the function of internal monitoring data, which can monitor the internal hardware status voltage, current, and internal working temperature. These data can be used to calculate the product’s carbon emissions, further assisting in product carbon footprint tracking, which can be presented through API calls or viewed through built-in graphical tools from QEC MDevice Software.
ビッグデータの収集源として機能し、工業製造製品にさらなる価値を提供することができる。
QEC-RXXHUは、機能豊富な産業用オートメーション製品として、強力な通信および制御機能を提供し、機械製造、オートメーション制御、ロボットシステムなどの産業用製造および制御システムにおけるさまざまなアプリケーションシナリオを優れた性能で容易に実現します。
豊富な機能、高信頼性、使いやすい産業用オートメーション製品をお探しなら、QEC-RXXHUシリーズは見逃せない選択肢です。
